продукція ARMTRAC

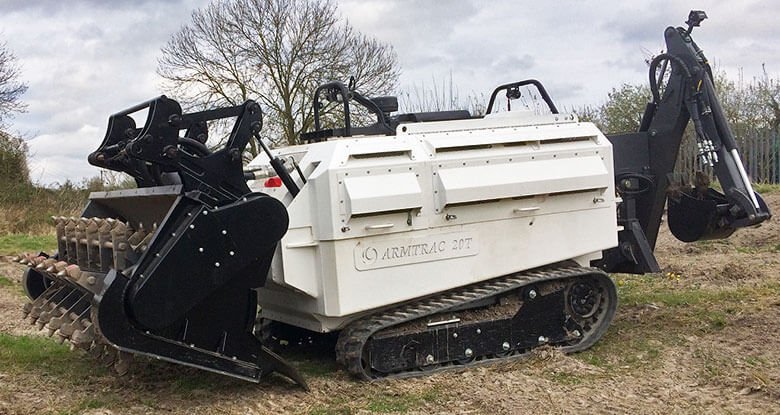

Armtrac 20T Mk2 має міцні гумові гусениці, що створюють тиск на ґрунт менше 5 PSI, але може бути оснащений ширшими гусеницями для більш м'якої місцевості. Він дуже добре підходить для роботи на складних ділянках, куди більші машини не можуть дістатися, оскільки він невеликий, маневрений і може підніматися, спускатися і перетинати схили під кутом 45° і глибокі яри завдяки низькому центру тяжіння і потужності. Сама машина важить 1840 кг.

Робот Armtrac 20T C-IED - це гнучкий, економічно ефективний, дистанційно керований малий (важкий) безпілотний наземний транспортний засіб. Він може бути оснащений різноманітними інструментами, в тому числі саперною лопаткою або румпелем, а також задньою роботизованою рукою, оснащеною різноманітними навісними пристроями. Під час операцій із знешкодження наземних мін та нерозірваних боєприпасів. Cпереду може бути встановлена система виявлення вибухових пристроїв, а на задній роботизованій руці може бути встановлений руйнівник вибухових пристроїв. Він має дизельний двигун Kohler з водяним охолодженням потужністю 74 к.с., який може працювати кілька годин безперервно без дозаправки. Всі гідравлічні шланги та з'єднання є загальноприйнятими на міжнародному рівні.

Керування Armtrac 20T здійснюється за допомогою станції керування. Станція управління полегшує роботу c транспортним засобом, відображаючи ключові дані такі як кількість обертів, швидкість руху, температуру і рівень палива. Робот може бути оснащений цифровою системою відеозв'язку з чотирьох бортових HD-камер: одна спереду, одна ззаду і дві інші на роботизованій руці та маніпуляторі, що допомагає проводити детальне дистанційне дослідження. Відеосистема використовує новітні технології для створення високошвидкісної, закритої та обмеженої мережі WiFi з великим радіусом дії, через яку камери передають оператору потокове відео, що відображається на захищеному ноутбуці.

Робот Armtrac 20T здатний виконувати наступні функції:

Операції з традиційного розмінування та очищення від вибухонебезпечних предметів

Операції по боротьбі з саморобними вибуховими пристроями

Культиватор обертається зі швидкістю 600 - 800 об/хв і має ширину захвату 1515 мм (ширина захвату лемеша 1476 мм). Він кріпиться за допомогою швидкознімної муфти. Культиватор знешкоджує вибухонебезпечні предмети (ВНП), включаючи протипіхотні міни та саморобні вибухові пристрої (СВП), шляхом детонації або руйнування ВНП так, що він не може функціонувати. Він може досягати глибини розчищення до 150 мм або 200 мм у м'яких ґрунтах і був протестований проти 2 кг вибухівки (ліворуч). Цей інструмент для розмінування також ефективно зрізає рослинність діаметром до 35 мм у поєднанні з ручними або кінологічними методами пошуку і розмінування.

Для розширення можливостей екскаватора на нього може бути встановлений підривник або вибуховий пристрій для знешкодження наземних саморобних вибухових пристроїв. На додаток до цієї та інших вимог, система камер великого плану, встановлена на роботизованій руці, забезпечує відеозв'язок з оператором в режимі реального часу. Armtrac 20T достатньо міцний і маневрений, щоб пересуватися по місцевості і виконувати роль розвідника для піших патрулів. В цій ролі він покращує ситуаційну обізнаність і виявлення загроз на відстані. Однак під час механізованих операцій його можна транспортувати на стандартному 3,5-тонному причепі та підготувати до роботи за лічені хвилини після виявлення потенційної загрози для проведення розвідки, розслідування або знешкодження об'єкта.

Гідравлічна роботизована рука може бути встановлена на задню частину Armtrac 20T за допомогою системи швидкого з'єднання. До маніпулятора можна приєднати грейфер або маніпулятор для дослідження підозрілих ВНП або переміщення ВНП в більш безпечне місце для подальшого дослідження або проведення безпечних процедур. Крім того, маніпулятор може працювати з кущорізом для зрізання рослинності або стандартним скребковим ковшем для виявлення закопаних ВНП або будівництва траншей для пом'якшення наслідків вибухонебезпечних предметів. Захват маніпулятора, грейфер, скребковий ківш і обрізувач можна швидко замінити за допомогою стандартних інструментів.

Armtrac 20T за своєю суттю є гнучким і може очищати від ВНП тверді поверхні та злітно-посадочні смуги. Однак він також є потужною робочою машиною для легких інженерних завдань, а при приєднанні переднього ковша, навантажувача або бульдозерного відвалу він може виконувати невеликі інженерні завдання або прибирати відповідні пристрої вагою до 1300 кг.

Роторний культиватор може витягувати протитанкові та протипіхотні міни з глибини 20 см, не створюючи пилу та економно витрачаючи паливо. Він видаляє міни за межами траєкторії руху робота для подальшого збору та утилізації, не завдаючи мінам жодної шкоди. Це чудовий інструмент для розмінування, коли потрібно звести до мінімуму пил.

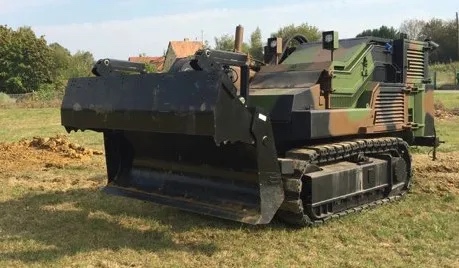

Armtrac 75T-230 - це машина для розмінування середнього класу. Менша за Armtrac 400, але 75T зберігає всі функціональні можливості свого старшого брата для всіх видів робіт з розмінування.
Завдяки 2,2-метровому ротору з гідравлічним приводом, 75T здатний очищати приблизно 1 700 квадратних метрів на годину на глибину до 35 см (перевірено *CROMAC).
75T спроектований таким чином, щоб знищувати та витримувати протитанкові міни вагою 8,8 кг.

75T повністю дистанційно керується на відстані до 1000 метрів, що дозволяє оператору залишатися на безпечній відстані, зберігаючи при цьому 100% контроль над усіма функціями машини, або, як альтернатива, у повністю броньованій, звукоізольованій кабіні з кондиціонером (яка витримує постріл кулею НАТО в упор), оператор може вести детальний огляд операцій з розмінування з висоти пташиного польоту в повному комфорті та безпеці. Кабіна має таку ж конструкцію, як і у Armtrac 400, проте вона може нахилятися вперед для забезпечення легкого доступу до двигуна, гідравліки та електрики для полегшення обслуговування.

Для знешкодження наземних мін і НВБ доступні різноманітні набори інструментів. Культиватор та мінний гребінь Armtrac може витягувати закопані міни та НВБ на глибину до 50 см. Коли просіювач Armtrac Sifter встановлюється в задній частині машини, він витягує предмети і потенційно пропущені боєприпаси на глибину до 50 см, що забезпечує комплексну гарантію якості при використанні разом з переднім румпелем або роботизованою рукою.

Завдяки використанню стандартних галузевих систем швидкого з'єднання, численні будівельні інструменти можуть бути замінені на набори інструментів для розмінування і встановлені на 3-точкову навіску спереду. Роботизована рука також встановлюється на 3-точкове зчеплення, що забезпечує дуже універсальний інструмент зі стандартним ковшем або грейфером для вилучення НВБ у важкодоступних місцях.

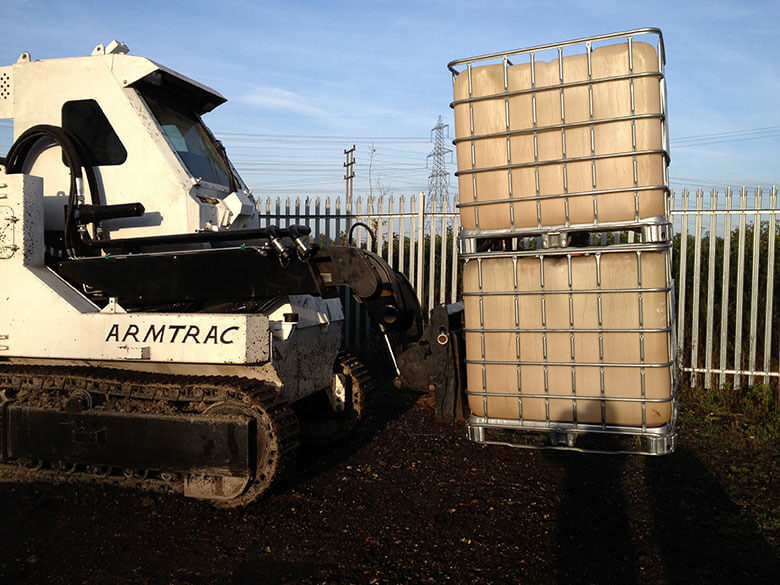

Система швидкого зчеплення дозволяє використовувати будь-який стандартний будівельний інструмент, такий як ковші, бульдозерні відвали, вилки навантажувача або силовий захват, що робить Armtrac 75T-230 надзвичайно універсальною і корисною машиною для роботи в зонах підвищеної небезпеки і за їх межами. Armtrac 75T - потужна робоча конячка для виконання широкого спектру робіт з вирівнювання, навантаження, підйому та будівництва, а також розмінування, знешкодження мін, СВУ та НВБ. Це дає йому "друге життя" після виконання завдань з розмінування.

Armtrac 75T-230 - це універсальна і гнучка багатофункціональна машина, технічне обслуговування якої зведено до мінімуму завдяки більш надійним інструментам з гідравлічним приводом.

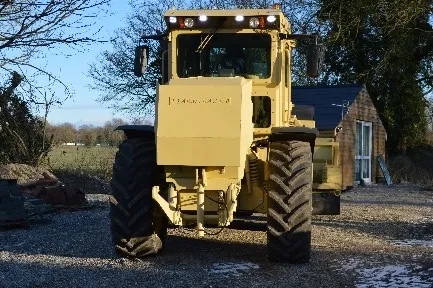

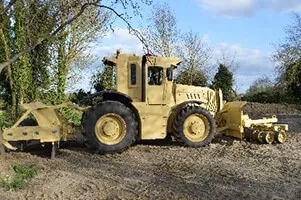

Armtrac 100-350 Mk2 - це економічно ефективна, сильно модифікована та броньована за стандартом STANAG 4569, рівень 1, багатоцільова машина для знешкодження саморобних вибухових пристроїв та розмінування, побудована на базі перевіреного та випробуваного трактора JCB Fastrac 8000. Таким чином, багато компонентів і запасних частин можна придбати в будь-якому куточку світу. Вона може працювати як машина для прокладання маршруту та розмінування, а також як машина для пошуку та виявлення бомб.

Armtrac 100-350 Mk2 має таку ж 3-метрову культиваторну лапу і штригель, як і Armtrac 400, з приводом від карданного валу в задній частині трактора. Всі ключові компоненти захищені бронею та екрановані, а шини наповнені піною. Культиватор з фрезою здатний зрізати густу рослинність, одночасно обробляючи ґрунт на глибину до 40 см.

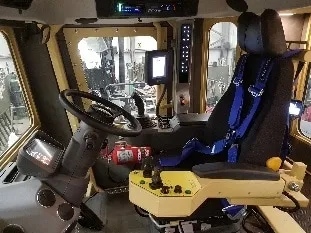

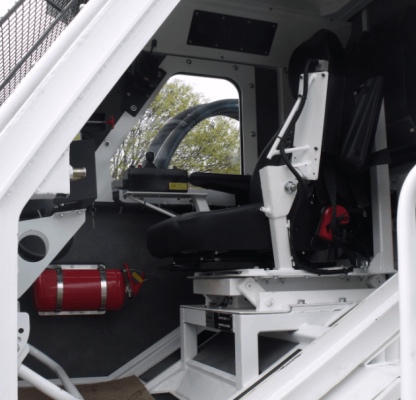

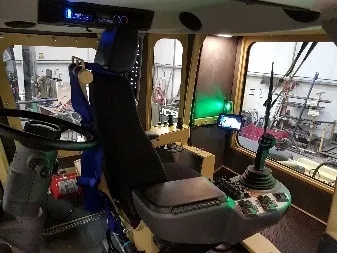

Armtrac 100-350 Mk2 має броньовану кабіну для безпосереднього управління, але також може управлятися дистанційно. Кабіна безшумна, оснащена кондиціонером і повністю регульованим сидінням на пневматичних пружинах з 4-точковими ременями безпеки, що підвищує її комфорт і безпеку. У кабіні є додаткове місце для оператора, який може працювати з дистанційним обладнанням одночасно з Armtrac 100 - 350 Mk2. Особливістю цієї машини для знешкодження саморобних вибухових пристроїв/розмінування є можливість працювати з наборами інструментів спереду і ззаду; сидіння оператора може повертатися на 180 градусів, так що оператор завжди може стояти обличчям до напрямку руху, використовуючи відповідний набір інструментів спереду або ззаду машини.

Перевірка та розчищення маршруту. Існує багато різних наборів інструментів для розмінування, знешкодження саморобних вибухових пристроїв та інженерних робіт, які можна використовувати з Armtrac 100 - 350 Mk2. Для перевірки маршруту і розмінування, система розмінування Armtrac C-IED Mine Roller System може бути встановлена спереду, а ззаду може бути встановлений культиватор (на фото праворуч).

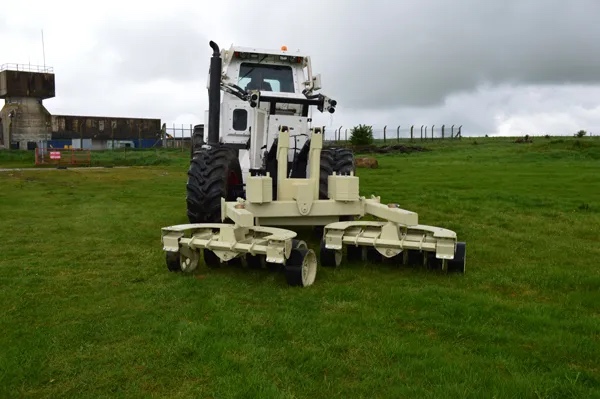

Система протимінних роликів Armtrac C-IED Mine Roller System призначена для захисту транспортних засобів від впливу пристроїв, що приводяться в дію, і забезпечує певний рівень впевненості при перевірці маршрутів на наявність мін та СВП. Вона може використовуватися на низькій швидкості з гусеничними машинами Armtrac, але інша версія роликової системи з власною вагою також може використовуватися з БТР або БМП.

Armtrac 100-350 Mk2 має таку ж 3-метрову культиваторну лапу і штригель, як і Armtrac 400, з приводом від карданного валу в задній частині трактора. Всі ключові компоненти захищені бронею та екрановані, а шини наповнені піною. Культиватор з фрезою здатний зрізати густу рослинність, одночасно обробляючи ґрунт на глибину до 40 см.

Armtrac 100-350 Mk2 має броньовану кабіну для безпосереднього управління, але також може управлятися дистанційно. Кабіна безшумна, оснащена кондиціонером і повністю регульованим сидінням на пневматичних пружинах з 4-точковими ременями безпеки, що підвищує її комфорт і безпеку. У кабіні є додаткове місце для оператора, який може працювати з дистанційним обладнанням одночасно з Armtrac 100 - 350 Mk2. Особливістю цієї машини для знешкодження саморобних вибухових пристроїв/розмінування є можливість працювати з наборами інструментів спереду і ззаду; сидіння оператора може повертатися на 180 градусів, так що оператор завжди може стояти обличчям до напрямку руху, використовуючи відповідний набір інструментів спереду або ззаду машини.

При використанні Armtrac 100-350 Mk2 гідравлічна потужність від транспортного засобу використовується для передачі до 2000 кг додаткової ваги на колеса котків, щоб створити достатню силу для спрацьовування наявних пристроїв, що працюють під тиском. У вільний від випробувань час котки можуть бути підняті над землею, щоб забезпечити більшу швидкість і гнучкість.

Пошук і виявлення бомб. Якщо система котка активує будь-які вибухові пристрої, а розгортання інструментарію для очищення, такого як культиватор або шнек, встановлений на задній частині машини, вважається недоцільним, тоді в режимі пошуку і виявлення можна використовувати георадар (GPR) (фото праворуч). Для полегшення роботи сидіння оператора може бути перевернуте так, щоб оператор дивився у напрямку руху.
З цією машиною можна використовувати маніпулятор довжиною до 8 м, як спереду, так і ззаду, що дозволяє зрізати рослинність для пошуку і розмінування потенційно замінованих ділянок місцевості, прилеглих до визначених маршрутів.

Ця версія A100-350, відома як "Автомобільний міношукач", має більшу кабіну, в якій можуть розміститися двоє людей, щоб керувати різаком для рослинності і маніпуляторами міношукача.

Armtrac 100 - 350 Mk2 може рухатися до місця призначення зі швидкістю до 70 км/год комерційними дорогами без необхідності спеціальних вимог до підйому на причеп. Він може буксирувати причіп з кабіною та наборами інструментів. Причіп має шини з піною (опція, залежить від загрози), генератор потужністю 5 кВА і гідравлічний маніпулятор для розвантаження. У кабіні з кондиціонером також можна розмістити засоби індивідуального захисту. Armtrac 20T, який ідеально підходить для технічного обстеження і зрізання рослинності.
Оскільки Armtrac 100 - 350 Mk2 базується на комерційному тракторі, його можна використовувати в сільському господарстві або для роботи з важкими інженерними системами на додаток до інструментів для розмінування. Це дає Armtrac 100 - 350 Mk2 "друге життя" за межами його ролі для знешкодження СВП/розмінування як в зонах підвищеної небезпеки, так і за їх межами.

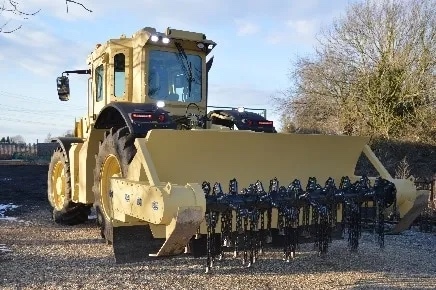

Armtrac 400 - найбільша і найпотужніша модель в лінійці Armtrac. Завдяки 3-метровому ротору з гідравлічним приводом він здатен очищати приблизно 3 000 квадратних метрів на годину (залежно від рельєфу місцевості та досвіду оператора). З ефективною глибиною обробітку 35 см Armtrac 400 здатен знищувати та витримувати 10-кілограмові протитанкові міни.
Armtrac 400 повністю дистанційно керується на відстані до 1000 метрів, що дозволяє оператору залишатися на безпечній відстані, зберігаючи при цьому 100% контроль над усіма функціями машини, або ж завдяки повністю броньованій, звукоізольованій кабіні з кондиціонером (яка витримує постріл з кулі НАТО в упор), оператор може вести детальний огляд операцій з розмінування з висоти пташиного польоту в повному комфорті та безпеці.

Armtrac 400 має 3-точкову навісну систему спереду, до якої можна приєднати різні інструменти, включаючи румпель, шнек, ротаційну мінну гребінку, ковші для переднього завантаження, вилочні підйомники та бульдозерні ножі. Для розмінування та очищення від НВП також доступні інші набори інструментів, такі як просіювач/сепаратор, який може витягувати закопані міни і НВП, а коли на задній частині машини встановлений просіювач Armtrac Sifter, він витягує предмети і потенційно пропущені боєприпаси розміром до 50 сантиметрів. У поєднанні з переднім румпелем це забезпечує комплексний інструмент для забезпечення якості. Роботизована рука зі стандартним скребковим ковшем або грейфером також може бути встановлена на 3-точкову навіску, що забезпечує дуже універсальний і далекосяжний інструмент для вилучення важкодоступних НВП.

Armtrac продає Armtrac 400 в численні країни, в тому числі в Єгипет, Нігерію та Ірак. Його надійні інструменти з гідравлічним приводом роблять цей та інші наші продукти Armtrac сильними конкурентами на ринку. Armtrac 400 - це потужна машина для розмінування з оптимальним співвідношенням ціни і якості, що дає клієнту повну гнучкість у використанні її в різних алгоритмах у зонах підвищеної небезпеки і за їх межами.

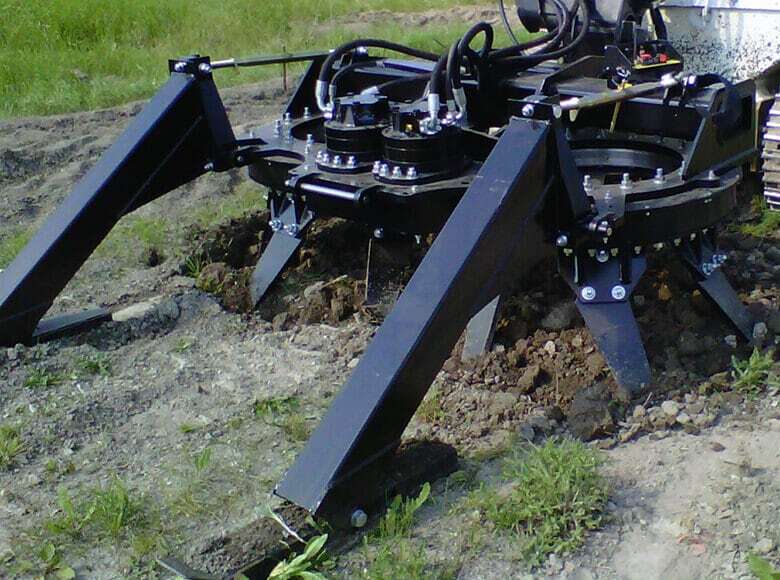

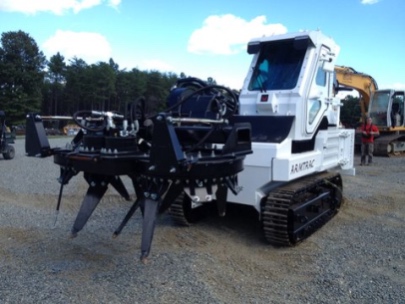

Завдяки своїй копаючій дії, роторна мінна гребінка Armtrac є унікальним та інноваційним методом знешкодження протитанкових мін. Він м'яко піднімає приховані об'єкти з ґрунту і відштовхує їх убік від шляху руху транспортних засобів, де їх можна зібрати і безпечно знешкодити або підірвати.

Робот Armtrac 20 є ідеальним інструментом для збору вилучених мін. Два ротори, що зачіпляються за ґрунт, кожен з яких містить чотири лапи, які переплітаються і зустрічно обертаються, коли машина рухається вперед. Ці зубці піднімають і безперервно підштовхують великі об'єкти розміром з протитанкову міну до зовнішнього краю транспортного засобу, майже не переміщуючи ґрунт і не створюючи небажаних навантажень.

Завдяки цьому методу роторна мінна гребінка Armtrac може працювати безперервно протягом багатьох годин, виявляючи та не спричиняючи підриву мін.

Роторна мінна гребінка може використовуватися з різними транспортними засобами. Вона була інтегрована на невеликий гусеничний бульдозер, а також на комерційні трактори і призначена для використання з усіма транспортними засобами Armtrac. Зараз розробляється нова гідравлічна система для всіх машин Armtrac 400, 100-350 і 75T-230.

Роторна мінна гребінка наразі експлуатується в Анголі, просуваючись майже на один кілометр за день, очищаючи дороги від невиявлених протипіхотних мін.

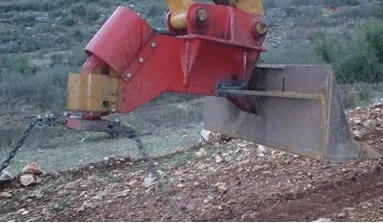

Armtrac Strimmer розроблений як допоміжний засіб для знешкодження наземних НВП, особливо у важкодоступних місцях, куди жодна інша машина Armtrac не може дістатися. Як і всі продукти Armtrac, Armtrac Strimmer має броню для захисту від протитанкових мін.

Одинарна головка Strimmer може працювати горизонтально з ефективною зоною очищення діаметром 2 метри, або ж може бути нахилена вертикально для прямого впливу на будь-які складні або підозрілі об'єкти. У вертикальній площині Strimmer робить 3000 об/хв та має силу удару 80 тонн/кв. дюйм, повністю знищуючи все на своєму шляху.

Armtrac Strimmer використовує ті ж самі стандартні галузеві фітинги, що дозволяють приєднувати його до будь-яких відповідних машин, включаючи Armtrac 75T-230 і Armtrac 400. Обрізувач використовує гідравлічні з'єднання від основного транспортного засобу, тому додатковий силовий агрегат не потрібен.

Він найкраще підходить для встановлення на екскаватор з великим вильотом стріли, щоб мати змогу працювати у важкодоступних місцях та під кутами нахилу. Ковш слугує захисним екраном від відвалу та уламків, а також для розкопування каміння та рухомих грунтів, що дозволяє машині вільно та безпечно пересуватися між ділянками.

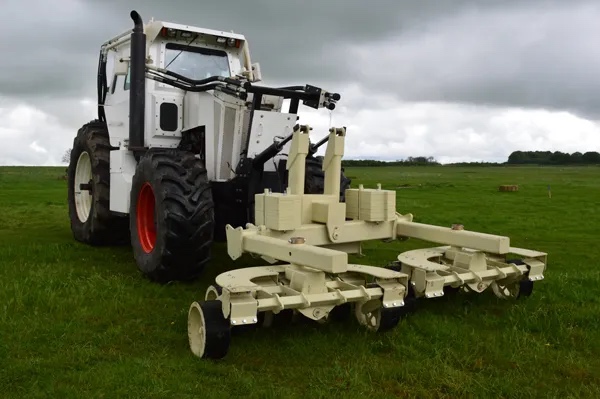

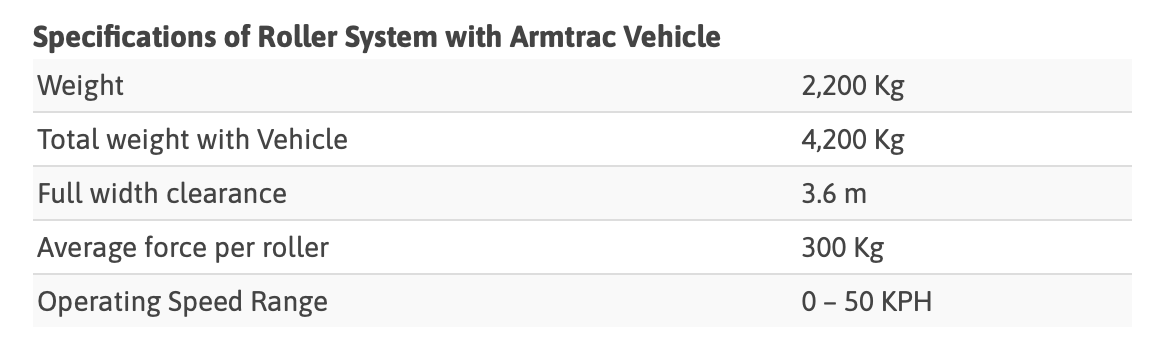

Роликова система Armtrac призначена для захисту транспортних засобів від впливу вибухово небезпечних пристроїв, і забезпечує певний рівень впевненості при перевірці маршрутів на наявність мін та СВП. Її можна використовувати на швидкості до 50 км/год, коли вона встановлена на Armtrac 100, і на меншій швидкості на гусеничних машинах Armtrac, але інша версія роликової системи з власною вагою також може бути використана на БТР або БМП.

Цей пристрій призначений для використання, коли існує можливість того, що вибуховий пристрій, який приводиться в дію, буде знаходитися на передбачуваному маршруті. Це повнорозмірний пристрій, що використовує дві колісні пари, кожна з яких складається з 7 роликів. Кожне колесо виготовлене з поліуретанового композиту і є стійким до проколів. Рульова система може повертати котки Armtrac вліво або вправо, що дозволяє системі проходити помірні кути, захищаючи при цьому всю ширину тягача; розташування шарнірів дозволяє кожному котку рухатися по хвилястому рельєфу. Ліва і права сторона котків (по 7 котків) ідентичні і взаємозамінні; вони повертаються на 360 градусів при русі заднім ходом, не заважаючи один одному. У разі значного вибуху весь блок роликів відривається від основної рами в найслабшому місці і може бути легко замінений на інший блок роликів. Менші вибухи пошкоджують лише ролики, які можна замінити.

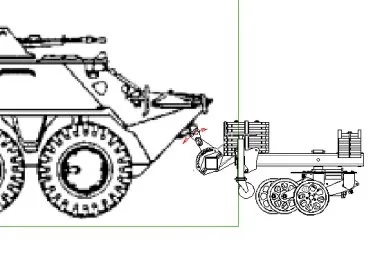

Версія з власною вагою, що використовується з БТР і МТЛБ, ідентична версії з додатковою вагою, за винятком того, що вона несе додаткову вагу до 3 тонн. Додаткові вантажі можуть бути додані або зняті з обох варіантів залежно від загрози та рельєфу місцевості. Існують різні методи з'єднання з тягачем.

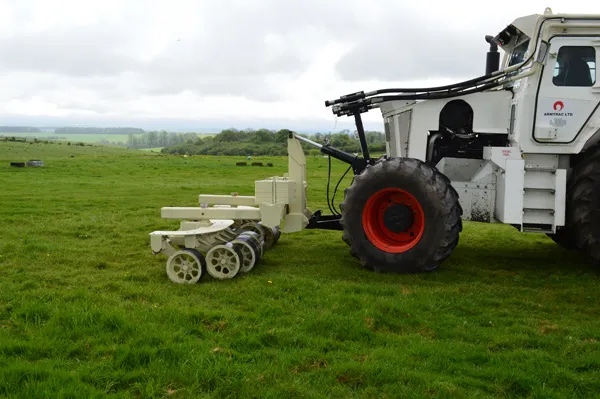

При використанні з Armtrac 100 або іншими гусеничними варіантами Armtrac, гідравлічна система транспортного засобу використовується для перенесення ваги до 2000 кг на колеса роликів, щоб генерувати достатню силу для запуску будь-яких пристроїв, які є в наявності. У вільний від прокладання маршруту час ролики можуть бути підняті над землею для забезпечення більшої швидкості та гнучкості.

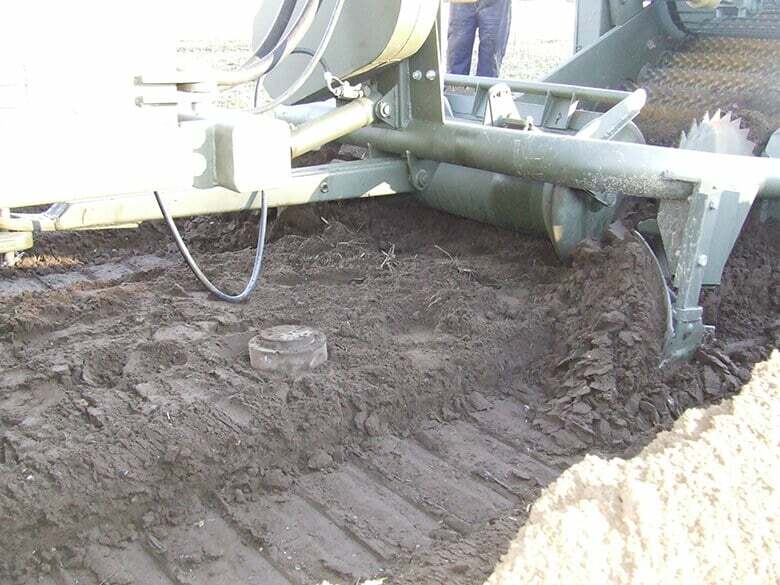

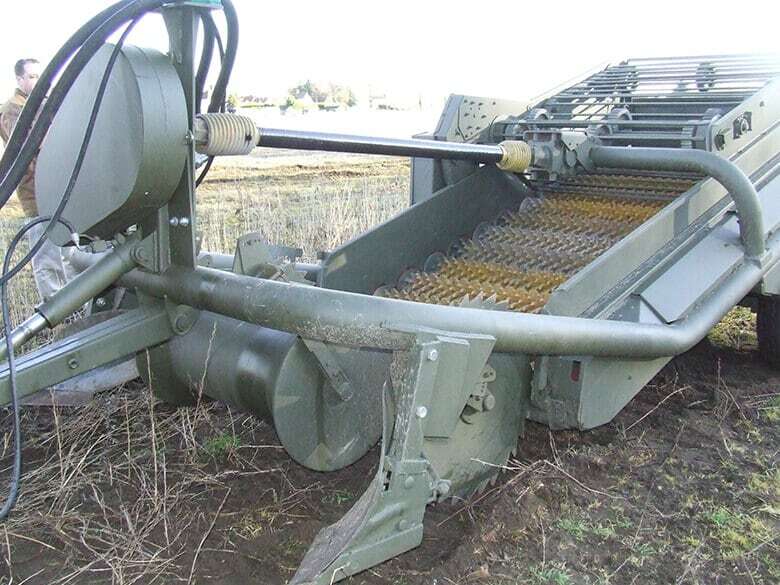

Просіювач Armtrac Sifter розроблений, щоб забезпечити новий рівень гарантії якості при розмінуванні.

Він призначений для буксирування за машинами Armtrac 400, 100-350 і Armtrac 75T-230, піднімаючи оброблений ґрунт з глибини 750 мм.

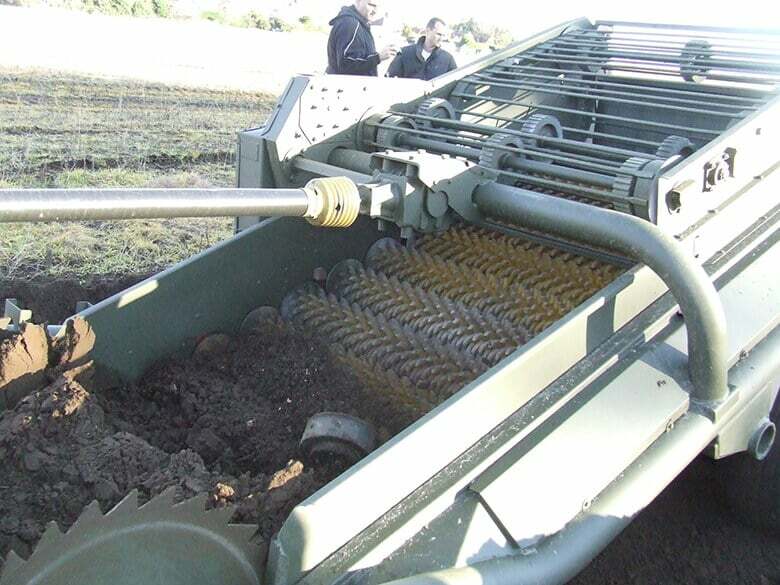

12 рядів зірок обертаються по спіралі, прикочуючи і просіваючи ґрунт до верхньої частини грядки, де міни, НВБ і будь-яке сміття можуть бути зібрані або скинуті на землю для огляду.

Мертвих зон немає, оскільки вся площа шару використовується для досягнення максимального і рівномірного просіювання ґрунту. Гідравлічний привід, регулювання швидкості валу відбору потужності для контролю швидкості руху зірочок і вибір відстані між ними для забезпечення найбільш ефективного розділення ґрунту і каміння.

Досягнувши верхньої частини грядки, стрічкові магніти видаляють і відокремлюють чорні метали, готові до збору в приймальний ківш, залишаючи землю чистою від НВБ і металевих фрагментів.

Під зірчастими роликами встановлений ролик з магнітною головкою, який збирає чорний метал, що може впасти, забезпечуючи подвійний збір і гарантію.

Просіювач Armtrac оснащений колесами і шинами зі сталевим каркасом і може обробляти до 5000 квадратних метрів на годину на ґрунті, обробленому машинами Armtrac 400 або Armtrac 75T-230.

Особливості та опції

• Дросель - міцна конструкція. На плунжері нанесений індикатор глибини

Опція - гідравлічна тяга, що забезпечує можливість відриву від ґрунту, якщо зустрічається тверда перешкода.

• Контроль глибини - Сталевий пристрій, що встановлюється після приводу, з електронним датчиком для підтримки правильної та рівномірної глибини.

Опція - ручне регулювання глибини.

• Диски - великі зазубрені диски з незалежними пружинами з великим радіусом кочення, що зменшує проскакування в ґрунті та підтримує тиск на ґрунт.
• Долото - одинарне долото, що охоплює всю ширину машини, призначене для зменшення ризику бульдозерної обробки. Фігурні леза для запобігання застряганню каміння та забезпечення безперешкодного потоку ґрунту на зірочки.
• Сталевий коток - з приводом для рівномірного перенесення ґрунту та каміння з лемешів на зірочки.
• Привід - для надійності та рівномірної подачі потужності на кожну сторону машини встановлена коробка передач з подвійним приводом.
• Зірчасте полотно - 12 рядів зірок, розташованих у спіральній конфігурації. Зірки переміщують ґрунт від середини машини до бокових сторін, де зворотна конфігурація переміщує його назад від кінцевих дисків. Мертві зони відсутні, оскільки вся площа зірчастого шару використовується для досягнення максимального і рівномірного просіювання ґрунту і максимальної продуктивності.
• Механічний привід, частота обертання валу відбору потужності регулюється для контролю швидкості руху зірочок. Вибір відстані між зірочками для забезпечення найбільш ефективної сепарації ґрунту та каміння. Вали зірочок встановлюються індивідуально з пластиковими кінцевими дисками та активними зірочками.
• Vari-Flow - цей комплект для нахилу схилу має дистанційне регулювання швидкості. Це забезпечує рівномірний потік каміння, грудок і НВБ над зірчастим ложем, особливо на схилах пагорбів.

Опція - електронний привід для вимкнення змінного потоку, коли він не потрібен.

• Вирівнювання - гідравлічна вирівнювальна лапа для підтримки рівномірного покриття на грядці. Встановлений індикатор рівня.
• Рульове управління - автоматичне самоцентрувальне гідравлічне рульове управління з системою індикаторів і датчиків. Це допомагає скоротити час розвороту на поворотних смугах.
• Поперечний транспортер - цей додатковий транспортер шириною 55 см з гідравлічною регульованою швидкістю може бути встановлений з будь-якого боку машини. Механічне автоматичне складання з ручним блокуванням. на вибір з кроком 28 мм або 40 мм.
• Магніт - з ручним керуванням. Дозволяє збирати НВБ та інші металеві предмети, які можуть бути складені на поворотній смузі, коли це необхідно.
• Колеса - сталеві колеса та шини доступні як опції.

Технічні характеристики:

• Довжина - 6,45 м
• Ширина - 2 м (прохід) 2,4 м (транспортна)
• Висота - 2,20 м
• Захист приводної системи - муфта на вхідній передачі
• Джерело гідравліки - постійний насос подачі та повернення від трактора
• Швидкість гідравлічного потоку - Мінімум 30 літрів/хв. максимум 45 літрів/хв.

Наше дистанційно кероване обладнання для розмінування виготовляється у Великобританії за найвищими міжнародними стандартами на власному заводі. Сертифікованому за стандартом ISO 9001:2015, у місті Бервелл, графство Кембриджшир, Великобританія.
